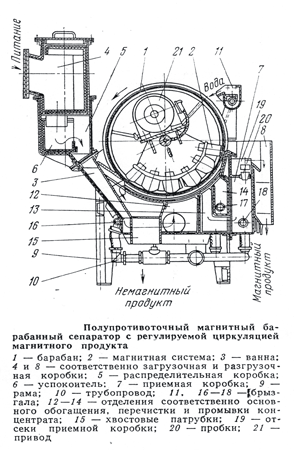

Сепаратор имеет патрубки, по которым часть магнитного продукта
возвращается в рабочую зону, в результате чего происходит регулируемая
внутрикамерная циркуляция магнитного продукта. Питание через загрузочные
коробки, распределительную коробку и успокоители поступает в отделение,
из которого направляется в рабочую зону сепаратора. Немагнитная фракция
разгружается через хвостовую щель и хвостовые патрубки. Магнитный
продукт выносится вращающимся барабаном в приемную коробку, откуда часть
концентрата, соответственно количеству отсеков с закрытыми пробками,
разгружается в разгрузочную коробку, а оставшаяся часть концентрата из
отсеков с открытыми пробками направляется по патрубкам в отделение ванны
и повторно притягивается к барабану, при этом немагнитная фракция
разгружается через ту же хвостовую щель и хвостовые патрубки.
Разбавление питания и циркулирующего концентрата осуществляется
подачей воды из брызгал. Вода для промывки концентрата также подается из
брызгал. Количество циркулирующего концентрата регулируется изменением
соотношения открытых и закрытых пробками патрубков.
Изменение циркулирующей нагрузки обеспечивает возможность
получения в одном сепараторе концентрата, соответствующего по содержанию
железа трем и более приемам обогащения.
Производительность по исходному твердому материалу, т/ч |
|
10-90 |
Магнитная индукция на поверхности барабана, Тл не менее |
|
0,160; 0,148 |
Диаметр барабана, мм |
|
900 |
Длина барабана, мм |
|
2490 |
Мощность эл.привода, кВт, не более |
|
4 |
Крупность питания, мм |
|
0-0,2 |
Габаритные размеры, мм |
|
3300х2100х2200 |
Масса, кг |
|
4000 |
Количество барабанов |
|
1 |
По техническому заданию заказчика сепараторы комплектуются наружным
или внутренним приводом, а так же магнитной системой с напряженностью на
поверхности барабана 0,250 Тл.
|
