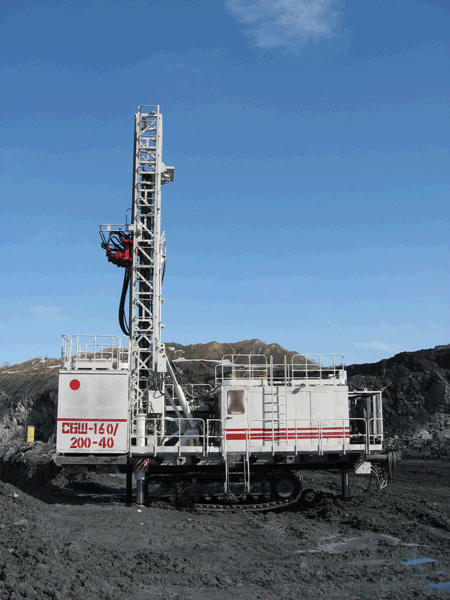

Станок СБШ-160/200-40 предназначен для бурения технологических
взрывных скважин диаметром 160; 171; 215 мм, глубиной до 40 метров в
породах крепостью f=4¸18 по шкале проф. Протодьяконова на открытых
горных разработках полезных ископаемых, а так же при выполнении работ по
заоткоске уступов бортов карьеров по предельному контуру.
Станок представляет собой самоходный буровой агрегат, состоящий из
гусеничного хода, машинного отделения и мачты. На гусеничном ходу
тракторного типа с индивидуальным приводом на каждую тележку установлена
платформа, на которой монтируется все оборудование станка.
В передней части платформы по оси рабочей площадки установлена мачта
станка. С левой стороны мачты установлена кабина машиниста на
виброгасящих амортизаторах. С правой стороны мачты расположена система
мокрого или сухого пылеподавления. В задней части станка, являющейся
машинным отделением, смонтировано оборудование электро- и гидропривода и
компрессорная установка.
К платформе крепятся три гидравлических
домкрата горизонтирования, расположенных: два в передней и один в задней
частях платформы.
Мачта представляет собой сварную пространственную ферму,
изготовленную из труб квадратного сечения. Передняя сторона мачты
открытая, что обеспечивает свободный и удобный доступ к механизмам и
буровым штангам.
Внутри мачты размещается сепаратор карусельного типа с четырьмя буровыми штангами.
В
нижней части мачты размещается люнет и механизм для развинчивания
буровых штанг, состоящий из нижнего и верхнего гидравлических ключей. На
внутренних боковых поверхностях мачты расположены зубчатые рейки, по
которым перемещается вращательно-подающий механизм.
Вращательно-подающий механизм, состоящий из гидромоторов, редукторов и
эластичной муфты, предназначен для вращения и подачи бурового
инструмента на забой при бурении и ускоренного спуска-подъема бурового
става на вспомогательных операциях при разборе бурового става. Вращатель
и подающий механизм размещены в одном корпусе.
При создании этого станка применены самые прогрессивные технические решения:
-
все силовые несущие металлоконструкции гусеничного хода, платформы,
машинного отделения, мачты выполнены из высокопрочной легированной
стали;
- все компоненты гидравлики – мобильного исполнения, фирмы «Bosch Rexroth»;
-
все приводы станка имеют запас прочности при максимальных нагрузках,
что значительно увеличивает ресурс основных агрегатов за счет
эксплуатации их в режимах ниже номинальных;
- применена защита моторов от кавитации, в том числе при движении станка под уклон;
-
регулирование производительности главных насосов осуществляется по
обратной связи от потребителей в зависимости от выполняемых операций. За
счет оптимального использования мощностных характеристик регулируемых
насосов уменьшена мощность приводного двигателя;
- применены
бессварные соединения трубопроводов и рукавов высокого давления
импортного производства, исключающие утечки масла из гидросистемы;
- для контроля процесса бурения используются современные контрольно-измерительные приборы;
- автоматизированы все вспомогательные операции;
- обеспечивается отключение моторов хода при буксировке станка;
- при поднятой и опущенной мачте обеспечивается оптимальная центровка станка;
- созданы удобные условия для работы машиниста.
Все это, включая применение верхнего привода подачи бурового
инструмента, позволяет, при высокой надежности, обеспечить
производительность данного станка более, чем на 30% выше, чем у других
аналогичных станков такого класса.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СБШ-160/200-40
, |
|
|
Диаметр скважины мм, мм |
|
160; 171; 215 |
Длина штанги м |
|
8,5; 9.2 |
Количество штанг |
|
5 |
Глубина бурения, м |
|
43 |
Способ пылеподавления |
|
мокрое |
Напряжение питания, В |
|
380 |
|
Суммарная уст. мощность, кВт |
|
320 |
Мощность двигателя вращателя, кВт |
|
52 |
Скорость спуска/подъема бур. снаряда, м/мин. |
|
15/15 |
|
Скорость подачи бурового става на забой, м/мин. |
|
0…3 |
Производительность компрессора, м3/мин. |
|
25 |
Частота вращ. бур. става об/мин |
|
0…120 |
Мощность двиг. привода хода, кВт |
|
52 |
|
Скорость передвижения, км/ч |
|
0...2.0 |
Мах преодолеваемый угол, град. |
|
12 |
Масса, кг |
|
50000 |
Габаритные размеры с поднятой мачтой, м |
|
|
длина |
|
11,5 |
ширина |
|
6 |
высота |
|
13.3 |
Габаритные размеры с опущенной мачтой, м |
|
|
длина |
|
13,4 |
ширина |
|
6 |
высота |
|
6,2 |
|
|
Предлагаемые опции для оснащения буровых станков:
- компрессорная установка производства ОАО «НПО ВНИИКомпрессормаш» или «Atlas Copco»;
- гидрооборудование фирмы «Bosch Rexroth»;
- буровая штанга L – 9,5м;
- диаметр штанги: 146мм; 168мм; 180мм; 219мм;
- сухое пылеподавление;
- централизованная смазка «Lincoln»;
- переносной электротепловентилятор для обогрева маашинного отделения;
-бортовой
контроллер, осуществляющий сбор и обработку данных о параметрах
бурения, индикации их на бортовой дисплей, ввод служебных данных
оператором через клавиатуру, двустороннюю связь с диспетчером.
|
