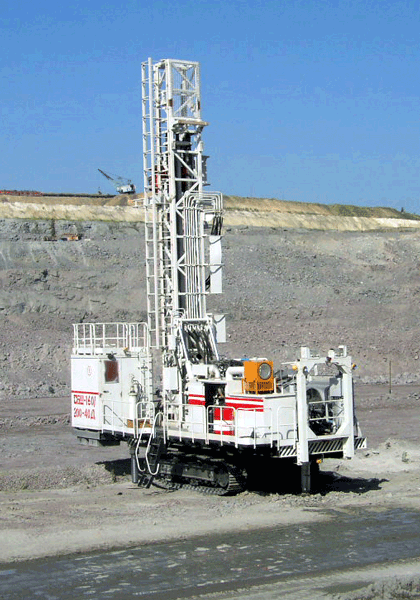

Буровой станок эффективен при бурении
скважин диаметром 160-215мм общей глубиной бурения 40м - пятью штангами
в крепких высокоабразивных породах.
Общий рабочий вес станка превышает более чем в 1,5 раза усилие подачи.
Компоновка основных узлов на станке позволяет рационально расположить
вес, обеспечивая устойчивость станку во время бурения и передвижения по
неровной поверхности.
Конструкция станка, покупные изделия и материалы, используемые в
процессе изготовления, соответствуют государственным стандартам ГОСТ а
также международным стандартам ISO.
Двигатель:
Производительность и модель ............. Cummins QSK19
Количество цилиндров............................................. 6
Диаметр поршня...............................................159мм
Ход поршня......................................................159мм
Выходная мощность при 1800 об/мин.................485кВт
Пиковый крутящий момент.......................................9084Нм
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
СБШ-160/200-40Д
| Диаметр скважины мм, мм |
|
160; 171; 215 |
| Длина штанги м |
|
8,5; 9.2 |
| Количество штанг |
|
5 |
| Глубина бурения, м |
|
40 |
| Способ пылеподавления |
|
мокрое |
| Напряжение питания, В |
|
---- |
| |
| Суммарная уст.
мощность, кВт |
|
485 |
| Мощность двигателя
вращателя, кВт |
|
52 |
| Скорость спуска/подъема
бур. снаряда, м/мин. |
|
15/15 |
| |
| Скорость подачи
бурового става на забой, м/мин. |
|
0…3 |
| Производительность
компрессора, м3/мин. |
|
25 |
| Частота вращ. бур.
става об/мин |
|
0…140 |
| Мощность двиг. привода
хода, кВт |
|
52 |
| |
| Скорость передвижения,
км/ч |
|
0...2.0 |
| Мах преодолеваемый
угол, град. |
|
12 |
| Масса, кг
|
|
50000 |
| Габаритные размеры с
поднятой мачтой, м |
|
|
| длина |
|
11,5 |
| ширина |
|
6 |
| высота |
|
13.3 |
| Габаритные размеры с
опущенной мачтой, м |
|
|
| длина |
|
13,4 |
| ширина |
|
6 |
| высота |
|
6,2 |
Предлагаемые опции для оснащения буровых
станков:
- компрессорная установка производства ОАО «НПО
ВНИИКомпрессормаш» или «Atlas Copco»;
- гидрооборудование фирмы «Bosch Rexroth»;
- буровая штанга L – 9,5м;
- диаметр штанги: 146мм; 168мм; 180мм; 219мм;
- сухое пылеподавление;
- централизованная смазка «Lincoln»;
- переносной электротепловентилятор для обогрева маашинного отделения;
-бортовой контроллер, осуществляющий сбор и обработку данных о
параметрах бурения, индикации их на бортовой дисплей, ввод служебных
данных оператором через клавиатуру, двустороннюю связь с диспетчером.
|
