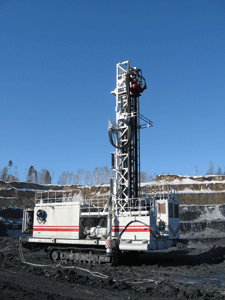

Компоненты станка размещены на платформе, которая установлена на гусеничном ходе экскаваторного типа.
Все механизмы гидравлической системы станка  работают от главного насоса, который приводится в действие электрическим двигателем мощностью 75кВт, запитывающегося от карьерных сетей напряжением 380 вольт.

Мачта представляет собой сварную пространственную ферму, изготовленную из труб квадратного сечения с открытой передней частью. Внутри мачты размещаются: вращательно-подающий механизм, сепаратор для штанг, люнет и механизм свинчивания-развинчивания бурового става.

• Силовые несущие конструкции выполнены из легированной стали;
• компоненты гидравлики - мобильного исполнения, фирмы "Bosch Rexroth";
• приводы станка имеют запас мощности при максимальных нагрузках, что значительно увеличивает ресурс основных агрегатов;
• применена защита гидромоторов от кавитации, в том числе при движении станка под уклон;
• регулирование производительности главного насоса осуществляется по обратной связи от потребителя в зависимости от операций. За счет оптимального использования  мощностных характеристик регулируемого насоса уменьшена мощность приводного двигателя;
• применены бессварные соединения трубопроводов и рукава высокого давления, исключающие утечки масла из гидросистемы;
• для контроля системы бурения используются современные контрольно-измерительные приборы;
• автоматизированы все вспомогательные операции;
• обеспечивается отключение гидромоторов хода при буксировке станка;
• при поднятой и опущенной мачте обеспечивается оптимальная центровка станка.

 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

РАБОЧИЕ ПАРАМЕТРЫ
Диаметр скважины, мм	160; 171; 215; 230
Глубина бурения, м	45
Длина штанги, м	9,85
Количество штанг, шт	4 (3 в сепараторе)
Углы для наклонного бурения. град.	0; 15; 30
Способ подачи бурового инструмента на забой	Два гидромотора со встроенными тормозными клапанами
Осевое усилие подачи на забой, кН	250
Осевое усилие подъема буровой головки	250
Скорость подачи при бурении	0,,,8
Спуск/подъем бурстава, м/мин	до 48
Привод вращателя	Два гидромотора
Крутящий момент бурового снаряда, Нм	10 000 ... 12 000
Частота вращения долота, об/мин	0-150
МЕХАНИЗМ ХОДА
Гидромотор	2 х 160 л/мин
Скорость передвижения, км/час	0...3
Максим.преодолеваемый подъем, град.	14
Тормоз	дисковый
Удельное давление гусениц на грунт. кПа	98
КОМПРЕССОРНАЯ УСТАНОВКА
Производительность, м.куб/мин	28 или 40 (по выбору)
Давление, МПа	0,787
ГИДРАВЛИКА
Рабочее давление, МПа	22
Домкраты, шт	3 (ход - 1200мм)
Гидроцилиндры поворота мачты, шт	2
СИЛОВЫЕ ПАРАМЕТРЫ
Питающее напряжение, В	380
Мощность привода электродвигателя, кВт	75
ЭЛЕКТРОКОММУНИКАЦИИ
Электрооборудование гидрораспределителей	24 В, постоянного тока
Суммарная установленная мощность, кВт. не более	385
ПЫЛЕПОДАВЛЕНИЕ	мокрое или сухое (по выбору)
ГАБАРИТНЫЕ РАЗМЕРЫ СТАНКА
С поднятой мачтой: длина/высота/ширина, м	10 / 5,6 / 15,5
С опущенной мачтой: длина/высота/ширина, м	15 / 5,6 / 5,3
ВЕС СТАНКА, кг	55000



По желанию заказчика станок может комплектоваться дополнительными опциями.
