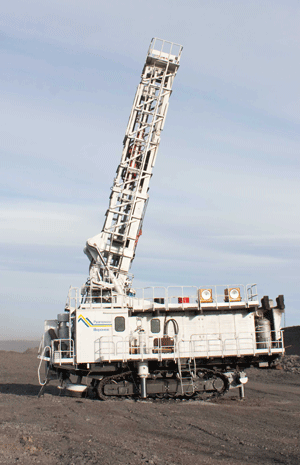

Станок буровой СБШ-250-Д с дизельным приводом

Станок буровой шарошечный СБШ-250-Д предназначен для бурения взрывных скважин диаметром 200-270мм в крепких высокоабразивных породах. Дизельный станок обеспечивает автономность, что значительно снижает время и затраты на перемещение станка, не зависимое от перемонтажа карьерных открытых сетей. Установленный на станке дизельный двигатель Cummins QSK19, мощностью 650л.с. отличается низким расходом топлива и надежностью. Последовательное расположение компрессора, двигателя и насосного агрегата облегчает их техническое обслуживание. Топливный бак емкостью 2,5м3 обеспечивает суточную работу станка. Все операции станка: передвижение, горизонтирование, подъем и опускание мачты ,подачу и вращение бурового инструмента, наращивание бурового става обеспечивает гидропривод.

Гидропривод, выполненный на основе мобильной гидравлики фирмы “Bosch Rexroth”, обеспечивает высокую надежность работы станка, плавность включения операций, отсутствие гидроударов, значительно снижение шума и вибрации, точность регулирования операций, т.к производительность регулируемых насосов устанавливается автоматически по системе обратной связи в зависимости от скорости выполняемой операции ,которая устанавливается распределителями с пропорциональным управлением.

Наличие в гидроприводе режима «холостого хода» поддерживает гидросистему в температурном режиме постоянной готовности, что очень эффективно в зимних условиях. При этом при выключенных всех гидравлических операциях насосы устанавливаются в минимальный рабочий объем и прокачивают 10-15л/мин рабочего масла через блоки гидросистемы.

По требованию заказчика станок комплектуется компрессором производительностью 28м3/мин или 40м3/мин в зависимости от диаметра бурения.

Рациональная компоновка основных узлов станка обеспечивает устойчивость станку во время бурения и передвижения.

Каркас мачты закрытого типа с промежуточными блоками, усиленной конструкцией балки крепления цилиндров поворота мачты обеспечивают прочность и надежность при усилии подачи 35т. и крутящем моменте 1300кГм.

Канатно-полиспастный, от двух гидроцилиндров привод подачи бурового снаряда позволяет гасить удары и вибрации при бурении трещиноватых пород.

Опорный узел и вращатель выполнены раздельно, что также предохраняет вращатель от ударов и вибраций.

Кабина увеличенных размеров с подогревом стекол, с применением утепления стен, пола и крыши, а также деревянным настилом пола и резиновым покрытием, с воздушным отопителем и кондиционером.

Виброзащищенное кресло, два пульта управления с блоком индикации основных параметров бурения: глубины бурения, скорости проходки, частоты оборотов шпинделя и т.д. Это облегчает обслуживание и способствует повышению комфортности.

По требованию заказчика к станку прилагается комплект для переоборудования под другой диаметр бурения от 170мм до 311мм.

Техническая характеристика бурового станка СБШ-250Д с дизельным двигателем

Тип станка	СБШ- вращательного бурения шарошечными долотами
Условия эксплуатации	Температура окр.среды от -40⁰С до +50⁰С
Коэффициент крепости буримых пород по шкале М.М. Протодьконова	6…….20
Диаметр скважины, условный, мм	200……270
Длина буровой штанги, м	9,85
Количество штанг, шт.	4(3 в сепараторе)
Максимальная глубина бурения, м	37
Угол наклона скважины к вертикали, град.	0-30 с шагом через 5град.
Привод подачи	Два гидроцилиндра, 4-х кратная полиспастно-канатная система
Максимальное усилие подачи, тс.	До 35
Скорость подачи бурового снаряда при бурении, м/мин	Плавнорегулируемая от 0 до 6
Максимальная скорость подачи бурового снаряда, м/мин: - подъем - спуск	32 25
Частота вращения бурового става, об/мин	Плавнорегулируемая от 0 до 150
Максимальный крутящий момент на долоте, кгс*м	1300
Привод вращателя	Два гидромотора “Bosch Rexroth”
Пылеподавление	Мокрое, сухое (по выбору)
Тип двигателя	Дизельный двигатель QSK19 Cummins
Мощность двигателя, кВт (л.с.)	485 (650)
Номинальная частота вращения, об/мин	1800
Тип топлива	Дизельное топливо по ГОСТ 305-82
Удельный расход топлива, л/кВт*час	0,24
Среднечасовой расход топлива при оптимальной загрузке двигателя, л	65
Рабочий объем топливного бака, л	2500
Тип охлаждающей жидкости в системе охлаждения двигателя	Тосол-А40М (Тосол-А65М)
Количество охлаждающей жидкости в системе охлаждения двигателя, л.	390
Предпусковой подогрев двигателя и компрессора	Отопители «Eberspecher»
Электронное управление и мониторинг двигателя	Электронный модуль ECM двигателя
Производительность компрессора, м³/мин	28; 40 (по выбору)
Давление сжатого воздуха (избыточное), МПа (кгс/см²)	0,7 (7)
Винтовой блок компрессора	Производства ведущих инофирм
Привод компрессора	От двигателя через муфту “Stromag”
Электронное управление и мониторинг компрессора	Контроллер компрессора
Тип насосов	Агрегат насосный “Bosch Rexroth” в составе: -2-х аксиально-поршневых регулируемых насосов с наклонным блоком; -2-х аксиально-поршневых регулируемых насосов с наклонной шайбой
Привод насосов	От двигателя через муфту “Stromag”
Привод вентиляторов охладителей двигателя, компрессора, гидравлики и пылеотдува	Аксиально-поршневые гидромоторы «Bosch Rexroth»
Привод гусеничного хода	Два регулируемых аксиально-поршневых гидромотора «Bosch Rexroth» с подпитывающее- предохранительными тормозными клапанами
Управляющее- распределительная гидроаппаратура	Секционные блоки «Bosch Rexroth» с LS-управлением типа М4.
Максимальное рабочее давление ,кгс/см²	250
Тип рабочей жидкости	Минеральное масло типа ВМГЗ
Фильтрация рабочей жидкости	Фильтры «МР FILTRI» -напорный (тонкость фильтрации 10мкм); -сливной (тонкость фильтрации 10мкм); -всасывающий (тонкость фильтрации 25мкм).
Ход станка	Гусменичный
Скорость передвижения станка	До 2,5-плавнорегулируемая
Максимальный угол подъема при передвижении, град.	12
Количество домкратов горизонтирования, шт.	3
Длин хода домкратов, мм	1000
Подогрев водяного бака (мокрое пылеподавление)	Факельный подогреватель
Обогрев кабины	Воздушный отопитель «Eberspecher»
Кондиционирование кабины	Накрышный кондиционер «Webasto»
Габариты станка, м С поднятой мачтой: -длина -ширина -высота с опушенной мачтой: -длина -высота	10,5 5,7 18,4 17,8 6,6
Масса станка, кг	90 000
Дополнительная комплектация по запросу	Централизованная смазка «Linkoln» Система автоматического пожаротушения Автоматизированная система сбора данных (АССД БС) «Кобус» Сварочный генератор
Дополнительные опции по запросу: Диаметр скважины ,условный ,мм. Длина хода домкратов, мм. Длина буровой штанги, м	311 (3штанги, глубина бурения 27метров) 1200 11,4 (глубина бурения 43метра)
