ЭКГ-10

Экскаватор карьерный гусеничный

Рабочие параметры

		Модификации
		ЭКГ-10	ЭКГ-8УС	ЭКГ-5У
Вместимость основного ковша, м3		10	8	5
Диапазон вместимости сменных ковшей, м3		5-12,5
Усилие на блоке ковша наибольшее, т		100	78	49
Усилие напорное наибольшее, т		50	50	50
Продолжительность цикла, с		26	28	30

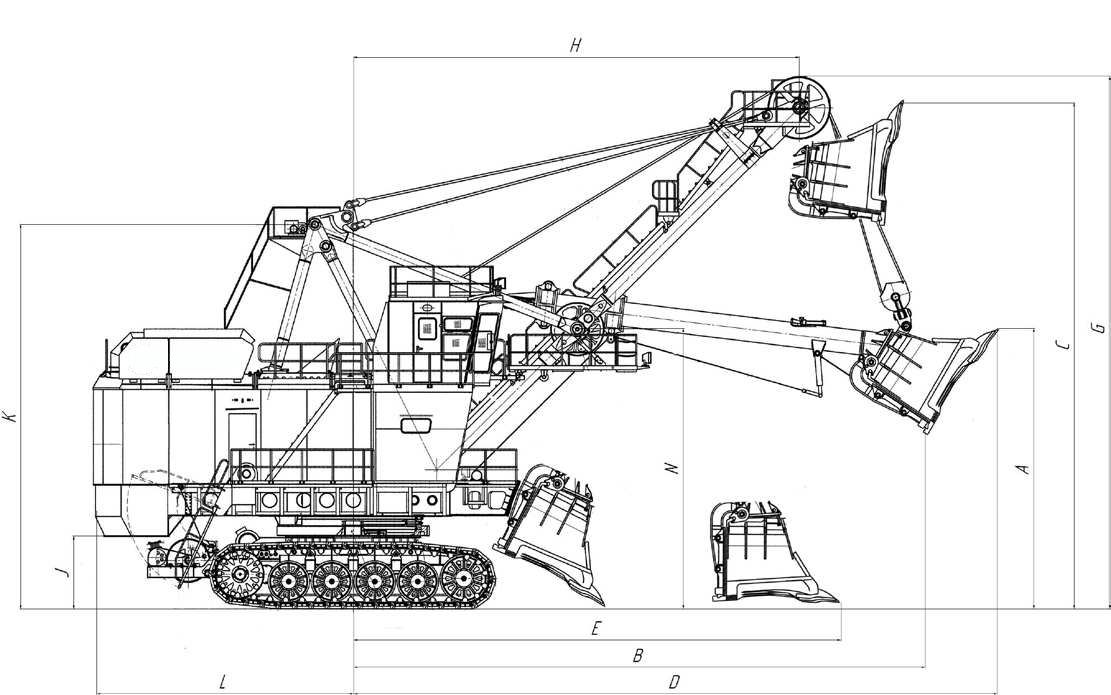

Высота копания наибольшая, м	C	13,5	17,6	22,2
Радиус копания наибольший, м	D	18,4	19,8	23,7
Радиус копания на уровне стояния, м	E	12,6	13,5	14,5
Радиус разгрузки наибольший, м	B	16,3	17,9	22,1
Высота разгрузки наибольшая, м	A	8,6	12,5	17,

Массогабаритные характеристики

Масса экскаватора рабочая, т		410	415	410
В том числе масса противовеса, т		50	55	55
Удельное давление на грунт, Мпа (кг/см2)		0,2 (2,15)	0,22 (2,25)	0,2 (2,10)
Высота экскаватора – по головным блокам – по двуногой стойке	G K	14,6 11,5	17,3 11,5	20,7 11,5
Габаритный радиус – по головным блокам – по поворотной платформе	H I	12,9 7,8	12,9 7,8	12,9 7,8
Зазор под поворотной платформой	J	2,8	2,8	2,8
Габаритная ширина	L	7,5	7,5	7,5
Уровень глаз оператора	N	8,0	8,0	8,0

Рабочее оборудование

Электрооборудование

Тип электропривода	Генератор-Двигатель или Тиристорный преобразователь-Двигатель
Напряжение, кВ	6,0
Мощность сетевого электродвигателя, кВА	800

Электродвигатели главных приводов

Редукторная группа

Редуктор	Конструкция	Количество, единиц
-хода	Комбинированный рядно- планетарный трехступенчатый	2
-подъёма	Рядный двухступенчатый	2
-напора	Рядный трехступенчатый	1
-поворота	Планетарный двухступенчатый	2

Опорно-поворотное устройство

Конструкция

ОПУ с цилиндрическими катками

Зубчатый венец - диаметр, мм

- число зубьев/модуль

4320

144/30

Механизм хода

Конструкция		Двухгусеничный
Габаритная длина, м		8,47
Габаритная ширина, м		6,97
Колея, м		5,58
Гусеничная цепь	- ширина, м - число траков - шаг цепи, мм	1,4
		38
		470
Скорость передвижения, км/ч		0

Канаты и ванты
