ЭКГ-12К
Экскаватор карьерный гусеничный
Рабочие параметры
|
Вместимость основного ковша, м3
|
12
|
|
Диапазон вместимости сменных ковшей, м3
|
6,3-16
|
|
Усилие на блоке ковша наибольшее, т
|
120
|
|
Усилие напорное наибольшее, т
|
50
|
|
Продолжительность цикла, с
|
26
|
|

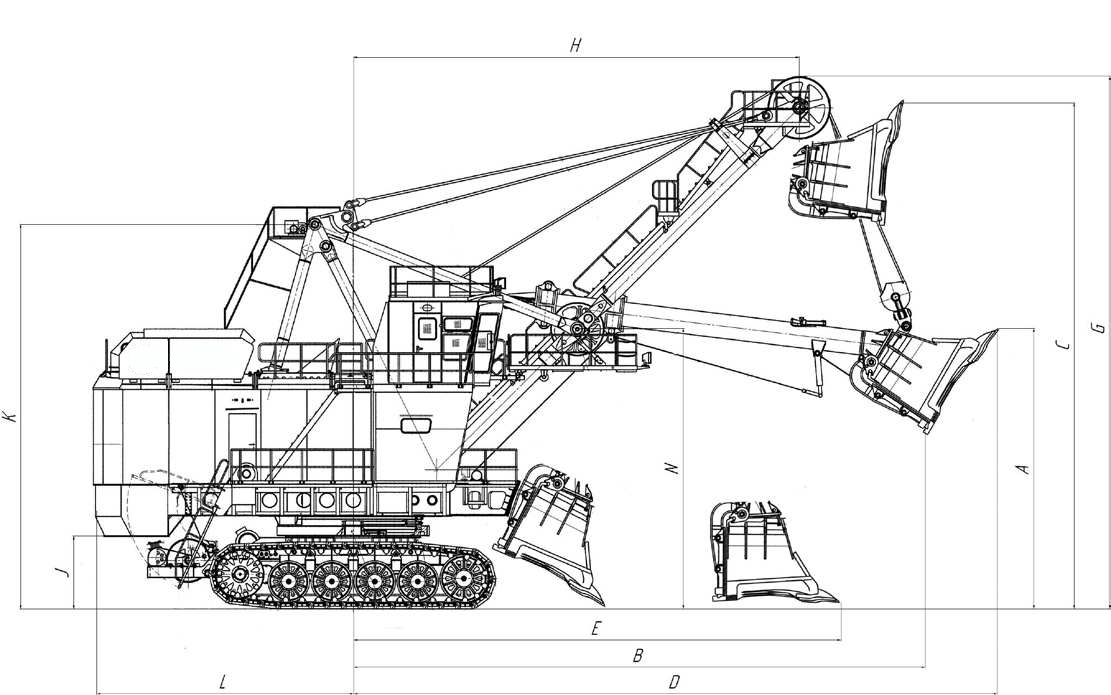

Высота копания наибольшая, м
|
C
|
15
|
|
Радиус копания наибольший, м
|
D
|
18,6
|
|
Радиус копания на уровне стояния, м
|
E
|
12,6
|
|
Радиус разгрузки наибольший, м
|
B
|
16,5
|
|
Высота разгрузки наибольшая, м
|
A
|
9
|
Массогабаритные характеристики
|
Масса экскаватора рабочая, т
|
410
|
|
В том числе масса противовеса, т
|
45
|
|
Удельное давление на грунт, Мпа (кг/см2)
|
0,22 (2,25)
|
|
Высота экскаватора – по головным блокам
– по двуногой стойке
|
G
K
|
15,4
11,2
|
|
Габаритный радиус – по головным блокам
– по поворотной платформе
|
H
I
|
13,8
7,9
|
|
Зазор под поворотной платформой
|
J
|
2,2
|
|
Габаритная ширина
|
L
|
9,0
|
|
Дорожный просвет
|
M
|
0,65
|
|
Уровень глаз оператора
|
N
|
10,0
|
Рабочее оборудование
|
Тип напорного механизма
|
канатный
|
|
Исполнение рукояти
|
однобалочная
|
|
Исполнение стрелы
|
двухбалочная
|
Электрооборудование
|
Тип электропривода
|
Тиристорный преобразователь-Двигатель
|
|
Напряжение, кВ
|
6,0
|
|
Мощность сетевого трансформатора, кВА
|
1000
|
Электродвигатели главных приводов
|
Привод
|
Мощность, кВт
|
Частота вращения,
об/мин
|
Количество, единиц
|
|
Подъема
|
350
|
900
|
2
|
|
Напора
|
200
|
750
|
1
|
|
Поворота
|
200
|
750
|
2
|
|
Хода
|
90
|
750
|
2
|
Редукторная группа
|
Редуктор
|
Конструкция
|
Количество, единиц
|
|
-хода
|
Комбинированный трехступенчатый рядно-планетарный
|
2
|
|
-подъёма
|
Комбинированный двухступенчатый рядно-планетарный
|
1
|
|
-напора
|
Комбинированный трехступенчатый рядно-планетарный
|
1
|
|
-поворота
|
Двухступенчатый планетарный
|
2
|
Поворотная платформа
|
Длина поворотной платформы, м
|
14,0
|
|
Ширина поворотной платформы, м
|
7,5
|
Опорно-поворотное устройство
|
Конструкция
|
ОПУ с коническими катками
|
|
Зубчатый венец - диаметр, мм
- число зубьев/модуль
|
4320
144/30
|
Механизм хода
|
Конструкция
|
Двухгусеничный
|
|
Габаритная длина, м
|
|
8,25
|
|
Габаритная ширина, м
|
|
6,98
|
|
Колея, м
|
5,58
|
|
Гусеничная цепь
|
-ширина, м
-число траков
-шаг цепи, мм
|
1,4
|
|
37
|
|
470
|
|
Скорость передвижения, км/ч
|
0,8
|
Канаты и ванты
|
Узлы
|
Тип
|
Количество,
единиц
|
Диаметр, мм
|
Длина, м
|
|
Подъем
|
ТУ 1251
|
2
|
57
|
82
|
|
Напор
|
-053 -71915393
|
1
|
52
|
40
|
|
Возврат
|
-2008
|
1
|
52
|
40
|
|
Подвеска стрелы
|
Ванты VVS-3
|
4
|
65
|
12,2
|
|
Открывание днища
ковша
|
ГОСТ 2688-80
|
1
|
13
|
18
|
|
|
