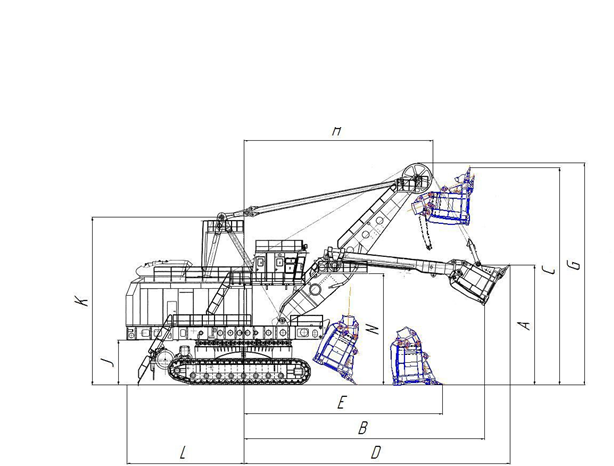

ЭКГ-20К
Экскватор карьерный гусеничный
Рабочие параметры
|
Вместимость основного ковша, м3
|
20
|
|
Диапазон вместимости сменных ковшей, м3
|
18-28
|
|
Усилие на блоке ковша наибольшее, т
|
170
|
|
Усилие напорное наибольшее, т
|
75
|
|
Продолжительность цикла, с
|
27
|
|
Высота копания наибольшая, м
|
C
|
17,3
|
|
Радиус копания наибольший, м
|
D
|
22,6
|
|
Радиус копания на уровне стояния, м
|
E
|
16
|
|
Радиус разгрузки наибольший, м
|
B
|
19,4
|
|
Высота разгрузки наибольшая, м
|
A
|
11,2
|
Массогабаритные характеристики
|
Масса экскаватора рабочая, т
|
700
|
|
В том числе масса противовеса, т
|
45
|
|
Удельное давление на грунт, Мпа (кг/см2)
|
0,24 (2,45)
|
|
Высота экскаватора – по головным блокам
– по двуногой стойке
|
G K
|
17,2
13,4
|
|
Габаритный радиус – по головным блокам
– по поворотной платформе
|
H I
|
14,5
10
|
|
Зазор под поворотной платформой
|
J
|
3,5
|
|
Дорожный просвет
|
M
|
0,9
|
|
Уровень глаз оператора
|
N
|
9,75
|
|
Ширина экскаватора
|
10,0
|
Рабочее оборудование
|
Тип напорного механизма
|
Канатный
|
|
Исполнение рукояти
|
Однобалочная
|
|
Исполнение стрелы
|
Двухбалочная
|
|
Диаметр головных блоков, мм
|
2280
|
Электрооборудование
|
Тип электропривода
|
Тиристорный преобразователь-Двигатель
|
|
Напряжение, кВ
|
50 Гц, 6 КВ
|
|
Мощность сетевого трансформатора, кВА
|
1250
|
Электродвигатели главных приводов
|
Двигатель
|
Мощность, кВт
|
Частота вращения, об/мин
|
Количество, единиц
|
|
Подъема
|
560
|
540
|
2
|
|
Напора
|
220
|
600
|
1
|
|
Поворота
|
350
|
900
|
2
|
|
Хода
|
200
|
750
|
2
|
Редукторная группа
|
Двигатель
|
Конструкция
|
Количество, единиц
|
|
-хода
|
Трехступенчатый рядно-планетарный
|
2
|
|
-подъёма
|
Рядный двухступенчатый
|
1
|
|
-напора
|
Комбинированный двухступенчатый рядно-планетарный
|
1
|
|
-поворота
|
Двухступенчатый планетарный
|
2
|
Поворотная платформа
|
Длина поворотной платформы, м
|
16,2
|
|
Ширина поворотной платформы, м
|
8,0
|
Опорно-поворотное устройство
|
Конструкция
|
ОПУ с коническими катками
|
|
Зубчатый венец - диаметр, мм
-число зубьев/модуль
|
4752
132/36
|
Механизм хода
|
Конструкция
|
Двухгусеничный
|
|
Габаритная длина, м
|
12,0
|
|
Габаритная ширина, м
|
10,4
|
|
Колея, м
|
8,8
|
|
Гусеничная цепь - ширина, м
-
число траков
-
шаг цепи, мм
|
1,6
|
|
49
|
|
515
|
|
Скорость передвижения, км/ч
|
1,0
|
Канаты и ванты
|
Узлы
|
Тип
|
Количество, единиц
|
Диаметр, мм
|
Длина, м
|
|
Подъем
|
PLP 8
|
2
|
57
|
98
|
|
Подвеска стрелы
|
PFEIFER
|
4
|
70
|
12,5
|
|
Открывание днища ковша
|
ПАТ 26
|
1
|
26
|
12
|
|
|
